一、自动网带通过式高压喷淋清洗机线——设备概要综述
全自动通过式高压喷淋清洗线——设备概要 本全自动通过式高压喷淋清洗线利用传动链条带动工件输送,应用高压喷淋清除工件上的附属物然后对其进行烘干;待清洗的工件放于输送链网上,经链网送入清洗机腔体,按照程序清洗烘干后,送至卸料台出料 全自动通过式高压喷淋清洗线——清洗对象及工艺流程: A、全自动通过式高压喷淋清洗机线清洗对象:塑料胶框/塑料周转箱/不锈钢烤盘/铝型材五金件/锌铝合金压铸件/铸铁工件等五金/塑料制品除油除尘除铝/铁屑等清洗、漂洗及烘干 B、全自动通过式高压喷淋清洗机线清洗全过程使用耐腐蚀的304不锈钢材质传动链网输送。 C、全自动通过式高压喷淋清洗机线工艺:手动上件→喷淋粗洗一→风切→喷淋精洗二→风切→热风烘干→风机冷却→手动下件。(可按客户需求设计工艺) D、全自动通过式高压喷淋清洗机线清洗质量:洁净度要求:按企业现行检验标准检验, E. 外观要求: 工件表面无油渍、无杂质。 F、全自动通过式高压喷淋清洗机线满足清洗产量:设备使用速度约为5米/min行走,链条传动速度0~5m/min可调。可按客户需求设计满足其清洗需求量。 |
二、全自动网带通过式高压喷淋清洗机线——设备主要工艺参数
本全自动通过式高压喷淋清洗机线主要由一槽喷淋粗洗(包括一套循环过滤系统)、二槽喷淋精洗(包括一套循环过滤系统)、风切、烘干(包括一套热风循环系统)、管路系统、过滤系统、自动温控装置、电气控制系统、底盘和机架等组成. | ||
全自动通过式高压喷淋清洗机线——机体 | 外形尺寸 | 可非标定做:全自动通过式高压喷淋清洗机线尺寸由客户清洗量需求、清洗工件规格大小、场地限制等因素而定 |
材 质 |
全自动通过式高压喷淋清洗机线清洗腔室:SUS304#2.0mm厚不钢板; 底盘和机架采用不锈钢方通制造,外表壳体采用304不锈钢和镀锌钢板制造。 |
|
结构描述 | 全自动通过式高压喷淋清洗机线机体由底座、封板、机身清洗水箱、箱扣、上罩体、清洗室、防护板、回液槽、过滤系统等组成。 | |
全自动通过式高压喷淋清洗机线——输送带及其传动系统 | 输送工装夹具 | 伟思精工制造 |
不锈钢链网 | 全304不锈钢材质,不低于8个镍 | |
驱动电机 | 台湾东立品牌,速度可调 | |
其它 | 链条导向机制、张紧机制、链轮等 | |
结构描述 | 采用优质链条及不锈钢网带传送系统,以台湾东力电机及优质变速箱组合、日本三菱牌变频器为驱动力,实现平稳、低噪、匀速传送。 | |
全自动通过式高压喷淋清洗机线——喷淋除油、清洗系统 | 喷淋清洗腔室 | 由不锈钢喷嘴、喷淋管、过滤循环装置及除油装置、循环喷淋高压泵、分油储液傮、及循环管路组成。喷嘴为1.5mm口径,由不同形状从不同方向喷射工件各个方位。 |
喷嘴 | 采用304不锈钢材质喷嘴配套直通,便于喷嘴拆卸维护 | |
高压喷淋泵 | 采用304不锈钢材质多级离心高压水泵,压力可达3~6KG | |
连接 | 采用304不锈钢无缝管、球阀、活接、短接和弯头连接。耐热、耐腐蚀,永不生锈,防止渗漏。 | |
配套储液槽 | 材质:进口SUS304#、2毫米厚不锈钢板,外加加强筋。带加热恒温系统与保温棉。 | |
全自动通过式高压喷淋清洗机线——高压风刀切水系统 | 高压风刀 | 304不锈钢材质风刀,风力快速而均匀 |
高压气源 | 气源贵公司提供,气压不得底于15公斤,确保风切效果 | |
高压风机 | 使用台湾高瑞牌风机 | |
全自动通过式高压喷淋清洗机线——烘干部分 | 循环热风干燥隧道 |
1)使用材质:为降低耗能,内腔体采用不锈钢镜面板,用于反射热能,外部采用砂光板(保温层70mm厚) 2)产品在烘干区间内来回运行约4-15分钟。 3)该烘道采用不锈钢干烧加热管,正常使用温度约0-180度。 4)该风道由耐高温循环风机、加热管等装置等组成。 5)为防止热量流失,该隧道炉进出料端专设有硅胶挡帘热缓冲口,其他五面为全封闭设计,进出料在两端开口完成。 6)隧道设有两个可开关的检修门,保证密封和隔音及开启方便。 |
全自动通过式高压喷淋清洗机线——设备其他说明 A、全自动通过式高压喷淋清洗机线整体结构要求规范合理、安全可靠,布局简洁实用,外型整齐美观;设备配管及槽体底部绝对密封,设备各部分不允许有漏水、漏气现象,噪音要求在75分贝以下。 B、全自动通过式高压喷淋清洗机线过滤装置便于维修保养,更换并不能影响设备的密封性能。 C、全自动通过式高压喷淋清洗机线整机尺寸可按需定制。 D、全自动通过式高压喷淋清洗机线主要分5段设计:喷淋粗洗+喷淋精洗+风切+烘干+冷却(具体项目具体分析) E、全自动通过式高压喷淋清洗机线各槽体、腔体均设有独立的排液球阀和总排液管相连,另设有总进水管路。且在封闭的腔体段均设有可视检修门,检修门应保证密封和隔音及开启方便。 F、需方应为全自动通过式高压喷淋清洗机线提供详细的现场平面及空间布置图,提供相关车间的大门尺寸及。 G、全自动通过式高压喷淋清洗机线采用制造原地预验收及使用现场实际清洗进行最终验收的方法进行。 H、全自动通过式高压喷淋清洗机线各机械、高温、高压部位设有明显标识。 |
三、全自动网带通过式高压喷淋清洗机线——基本规格
A、全自动通过式高压喷淋清洗机线动力规格: |
四、全自动网带通过式高压喷淋清洗机线——生产周期:15~45个工作日
五、全自动网带通过式高压喷淋清洗机线——安装调试与后期技术支持
A.全自动通过式高压喷淋清洗机线安装: |
六、全自动网带通过式高压喷淋清洗线——产品关键词

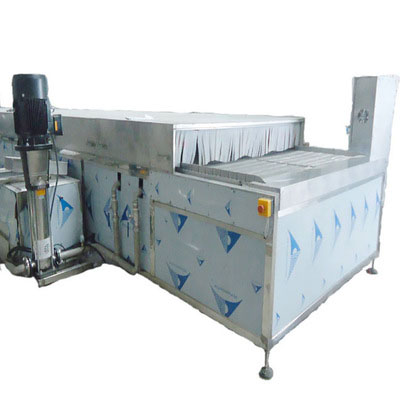

全自动高压喷淋清洗机 高压喷淋清洗线 通过式高压喷淋清洗线 自动高压喷淋清洗线 厦门高压喷淋清洗机厂家 厦门高压喷淋清洗线厂家 非标定做通过式高压喷淋清洗线 附:通过式高压喷淋清洗线出货图照参考-可拆装式设备(伟思科技(厦门)有限公司,提供福建厦门各种非标自动化工业清洗设备生产、运输、安装、维护一条龙服务。 |
